海康智能工業相機助力疊片機視覺解決方案

方案背景

（一）檢測需求：

1. 缺陷檢測：正負極極片卷料表面缺陷檢測，最小缺陷0.2mm2

2. 裁切定位：通過識別極耳特征進行定位，引導切刀裁切對極片進行裁切，精度≤±0.05mm

3. 尺寸測量：對極片進行尺寸測量，包括：極片長寬檢測、極耳極片R角檢測，極片角度、極耳肩寬、對角線測量、極耳缺角檢測等，精度≤±0.05mm，相關性0.01mm

4. 疊片糾偏引導：對疊片位置進行糾偏，支持中心線糾偏與邊緣糾偏，可切換，整體定位精度±0.1mm

5. 對齊度檢測：疊片效果檢測，分別檢測A/C A/S CIL/S OH數據，精度≤±0.05mm

（二）痛點和問題：

1.缺陷類型復雜多樣：需同時檢測漏金屬、邊緣漏金屬、黑斑、白斑、劃痕、暗痕、氣泡、脫碳等數十種缺陷，傳統算法易漏檢。

2.視覺處理時間要求高：疊片效率逐步提升，對糾偏和對齊度檢測的耗時要求也隨之增加。

方案優勢

1. 使用傳統算法與深度學習相結合的缺陷檢測方案，將缺陷分級，針對不同缺陷采用最優檢測策略；支持所有缺陷的分類，可根據客戶要求開放工藝參數，根據生產情況靈活調整；

2. 算法處理效率高且耗時穩定，針對糾偏和對齊度的耗時穩定性進行專項優化，滿足鋰電行業高速條件要求；

3. 軟件界面支持靈活配置，擁有豐富的圖表控件，靈活易用；

4. 擁有貼近業務邏輯的軟件功能，支持但不限于閉環糾偏、數據分電芯管理、生產數據統計、MES交互、報表生成、一鍵換型、日志保存、權限管理等，為客戶節省材料，賦能生產管理。

缺陷檢測工站   尺寸測量工站    位置糾偏工站    對齊度工站

方案架構

（一）方案描述：

 極片缺陷檢測視覺系統由8k或16k線陣相機和高亮線光組成，其他工位使用若500萬或1200萬面陣和面光、條光組成視覺系統，實現尺寸測量、定位引導功能。軟件使用鋰電行業專用框架軟件。正負極機構及硬件方案完全相同，不同項目的整體流程均類似，根據節拍、電池型號等不同需求調整疊臺工站數量，對于視覺方案來說均能夠兼容。

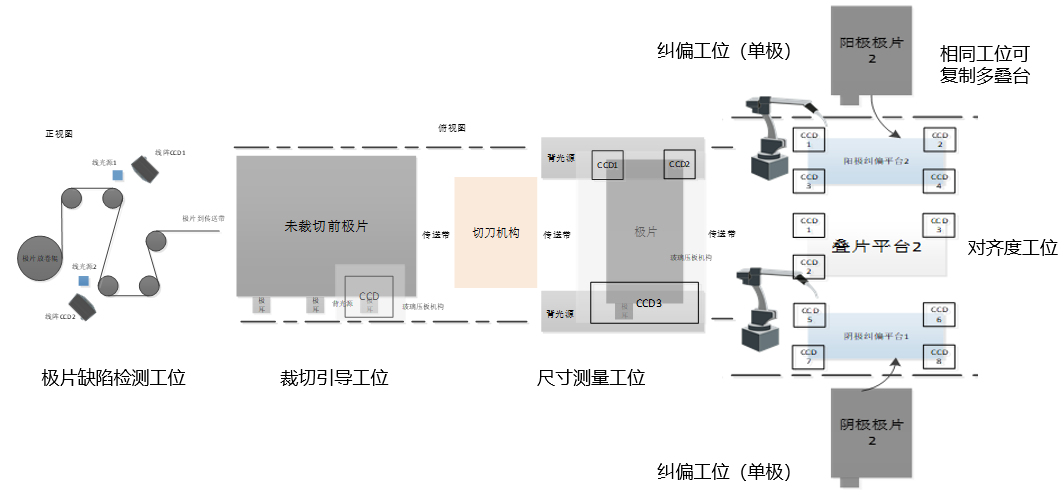

（二）架設示意圖：

相關產品

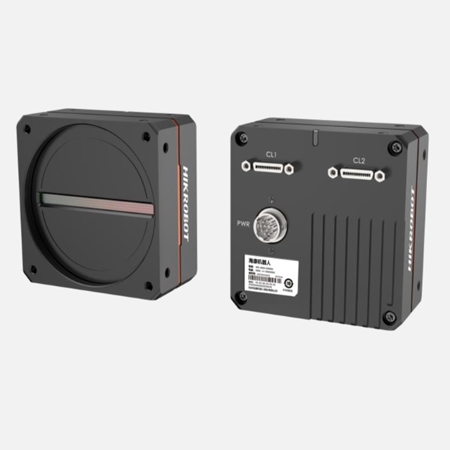

海康MV-CL082-92CM 8192像素黑白工業線陣相機              海康MV-CS050-10GM 500萬像素網口面陣相機

MVL-LF6040M-0168V-M72      MVL-MF2528M-8MP          MVL-MF5028M-5MPE             MVL-KF3528M-12MP
