海康智能讀碼器id2000助力手機FPD讀小碼

手機FPD讀小碼

手機顯示屏基板邊緣DM碼讀取，碼尺寸為0.48×0.48mm~0.72×0.72mm

方案背景

技術要求：

1、 視野：大于等于6.5×5mm

2、 景深：大于等于3mm（可手動調焦）

3、 幀率：大于等于 69幀每秒

4、 讀取距離：40-140mm

5、 成功讀取率：大于等于99.99%

6、 解碼時間：小于0.1s（非鏡面碼）；小于0.15s（鏡面碼）；  讀碼速率大于等于15次每秒

7、 運動讀?。捍笥诘扔?0mm/s

8、 對焦方式：手動調焦

9、 光源：同軸白、紅、藍

10、材高柔，長度可定制

方案架構

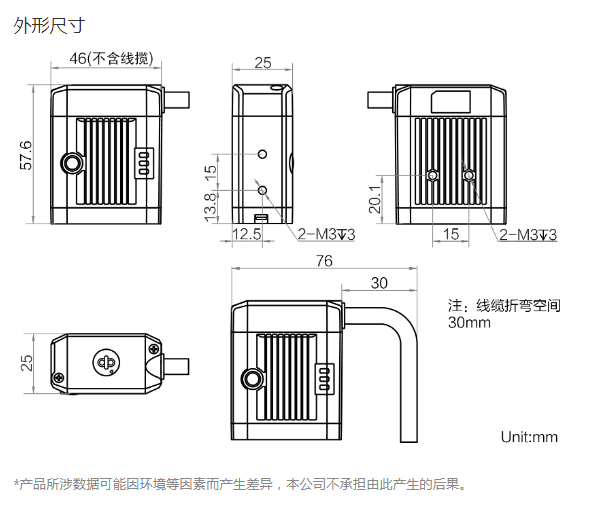

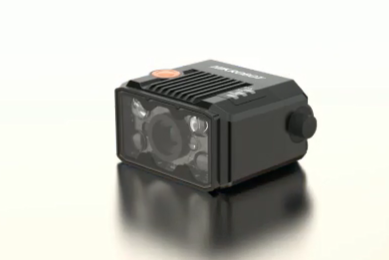

選取?？礗D2016+25mm的M12鏡頭的方案，對DM碼進行讀取。架設具體數據如下：

光源工作距離：50mm

讀碼器下表面工作距離：85mm

鏡頭工作距離：80mm

PPM：4.3-4.4

方案優勢

1、 相較于PC Base的方案有更高的性價比，在完成相同要求的同時大大降低了成本

2、 ?？礗D2016搭配M12鏡頭體積小巧，能滿足緊湊機臺的體積要求同時實現讀碼的需求

方案優化：

后續已規劃開發海康ID2000C口的型號，可以適配不同型號的遠心鏡頭，滿足不同工作距離和不同讀碼場景的需求，針對FPD行業的讀碼需求提供更加通用的解決方案。
