西克全新一代 RulerX系列3D相機重磅來襲

02 RulerX 系列簡介

高速、高分辨率、高靈敏度的一體式線激光3D相機

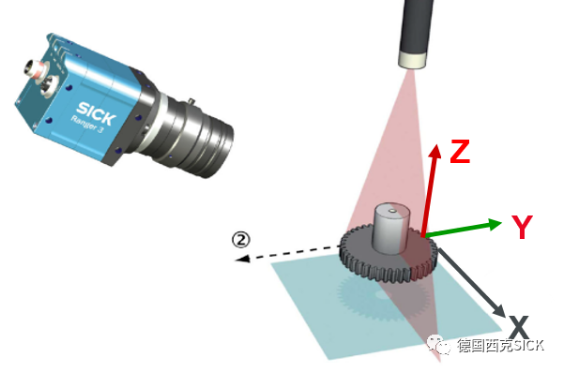

RulerX 系列產品是一款基于激光三角原理的一體式 3D 相機，內部搭載由 SICK 自主研發的 M30 芯片，其具有世界領先的 ROCC 片上計算專利技術，可提供高頻率、高分辨率、高靈敏度等3D點云采集功能，保證 RulerX 系列相機的高質量點云輸出。

?基于高性能 SICK M30 芯片

?Z方向測量精度亞微米級

?IP65 防護等級

?高質量藍色激光

?高性能HDR動態自適應能力

?1/16 亞像素精度保證高度方向的測量精度

?基于Ranger3 系列分體式3D相機

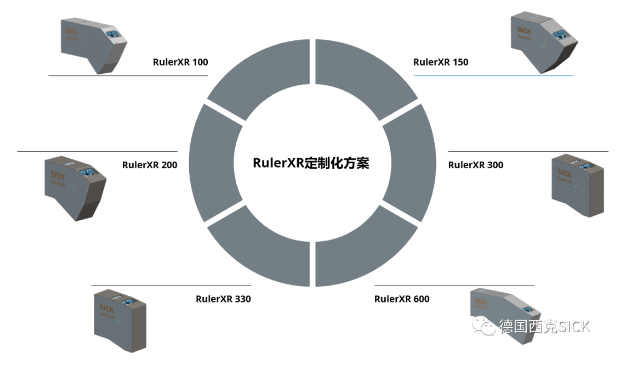

?可根據視野范圍、測量范圍、工作距離等參數進行定制化

?激光、鏡頭均可選配

?定制周期短，適用性強

03 應用案例

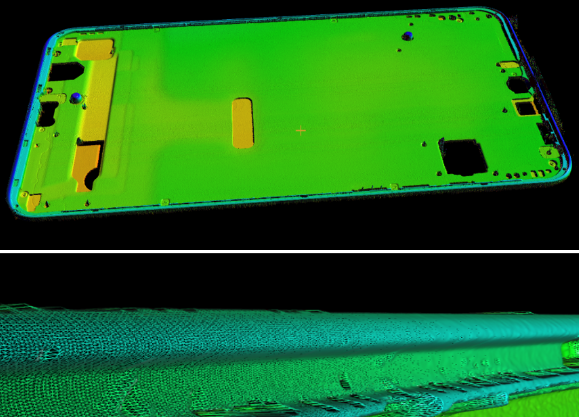

RulerX 70 + EzR

?RulerX 70 是一體式超高性能3D視覺傳感器，無需多次掃描拼接圖像即可達到測量精度要求。

?EasyRanger 3D圖像處理軟件經過多次版本優化和更新，處理工具更加全面，軟件易用性大大提升，并且融合了HMI界面的功能，大大提高了3D應用的開發效率。

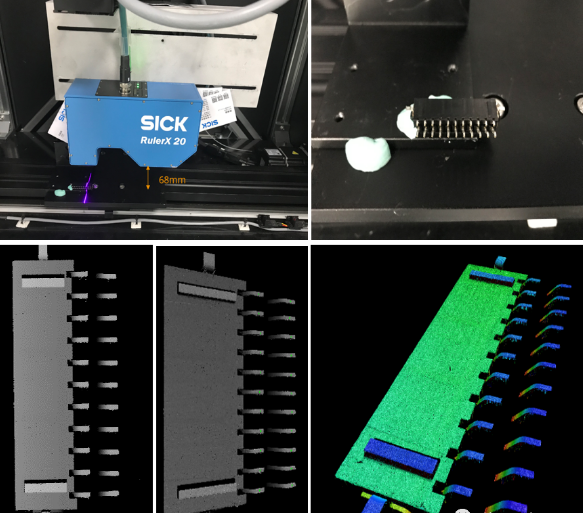

RulerX 20+EZR

?強大的HDR功能，成功解決產品PIN高檔細、高反的情況

?PIN針共面度平面度的重復性要求0.005mm

?實現了高精度的檢測需求，數據真實且穩定，相關性比對效果佳

?畫質清晰，數據可信，給客戶實現產品合規管控，品質檢測提供真實資料

?替代2D方式，避免由于2D系統高度變化，精度跳動異常而反復連調的問題，補充高度測量的空白，實現產品尺寸管控

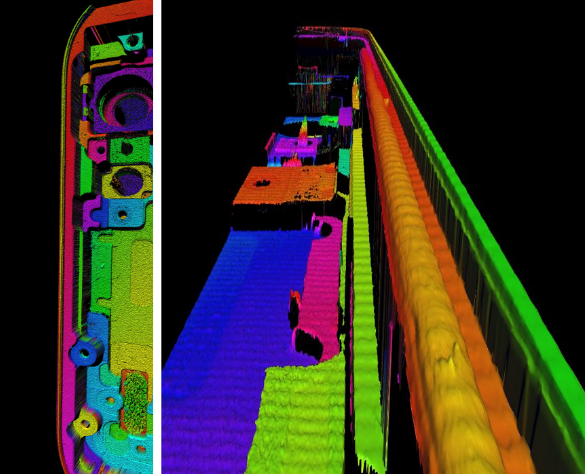

RulerX 10

?強大的HDR高動態自適應感光能力，以及瑞典研發團隊針對膠路進行的采樣算法，成功應對透明膠路的圖像采集任務

?適應各種顏色和材質的手機外殼

?高質量的圖像效果，實現了高精度的檢測需求，數據穩定且真實，給客戶實現產品合規管控，品質檢測提供真實資料

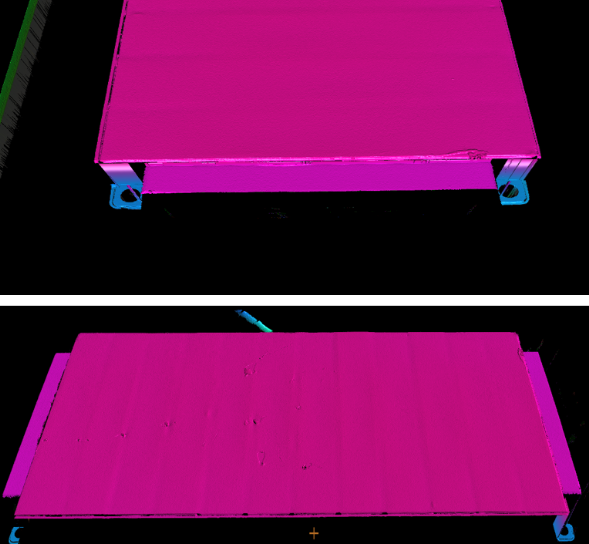

RulerXR 330

?基于Ranger3-60實現對于客戶項目的定制化解決方案

?可靈活調整架構方式的分體式 3D 相機結構，保證動力電池?zé)o遮擋測量

?高精度的檢測需求，數據真實且穩定，相關性比對效果佳
