西克應用|SICK 結構光3D相機Visionary-S 在化肥行業拆垛應用中的落地實踐

概述

在化肥行業生產現場，拆垛工位一直是自動化改造中的重點與難點。現場普遍存在高溫、粉塵大、連續運行強度高等復雜工況，同時目標堆疊狀態復雜、形態多變，這對視覺系統的穩定性、識別能力和響應速度提出了更高要求。

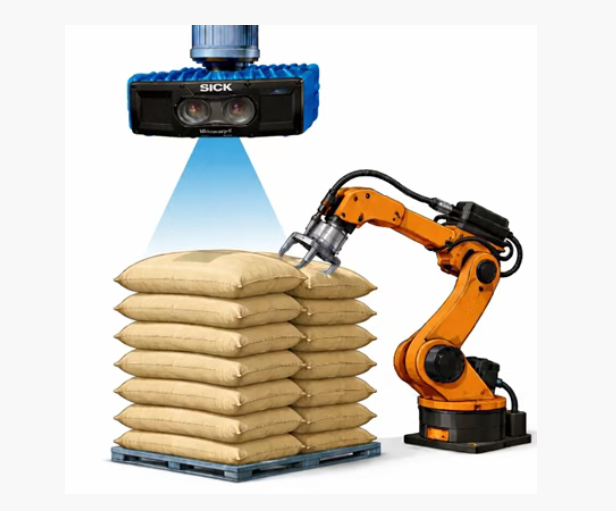

針對這一典型工業場景，SICK結合 Visionary-S 可輸出彩色圖像的快照式結構光3D相機與深度學習算法，構建了一套面向化肥行業拆垛場景的智能視覺解決方案，在復雜工業環境下實現了更穩定、更高效的目標識別與結果輸出。

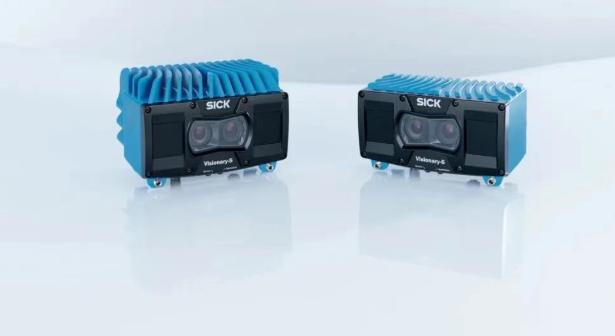

Visionary-S 作為一款可輸出彩色圖像的快照式結構光3D相機，可同時獲取目標的空間深度信息和對應的彩色圖像信息，每60ms即可輸出一組深度圖和對應彩色圖，為目標識別與空間定位提供穩定、高效的數據基礎。

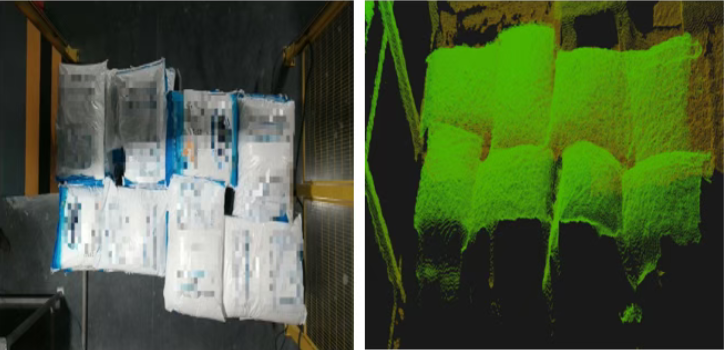

該相機基于結構光散斑原理進行深度計算，同時融合RGB信息，實現空間信息與紋理信息的同步獲取。相比傳統2D視覺，3D數據能夠更直觀反映目標輪廓、空間位置及堆疊狀態，更適合處理拆垛場景中目標不規則、遮擋多、堆疊復雜等問題。

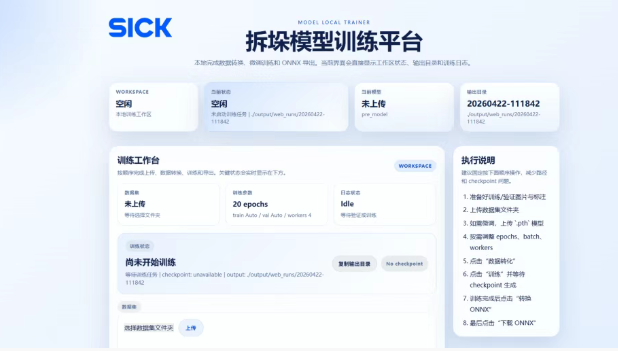

在此基礎上，結合深度學習算法，對采集到的數據進行識別、分割、分析和定位，實現對目標的智能處理與結果輸出。

整個流程從觸發、采集、計算到結果返回，完整時間控制在1.5秒以內。在推薦的工控機配置條件下（Intel i5-10代及以上CPU、16GB內存、128GB固態系統盤 + 1TB機械硬盤用于圖像存儲、NVIDIA RTX 3060顯卡），系統能夠穩定滿足現場節拍要求。

1. 工業級硬件，適應復雜環境

Visionary-S 具備良不不工業環境適應能力，可應對化肥行業常見的高溫、粉塵等復雜工況，保持長期穩定運行。

采用快照式結構光技術，無需掃描即可獲取完整3D信息，具備更高的實時性與穩定性。

2. 高速數據輸出，支撐實時決策

相機每60ms輸出一組深度圖和彩色圖，具備高頻穩定的數據采集能力，為后續識別與控制提供可靠支撐。

3. 算法響應快，滿足現場節拍

系統整體處理流程控制在1.5秒以內，能夠滿足拆垛工位對實時性和節拍的要求。

4. 泛化能力強，適應復雜場景

依托深度學習算法，系統具備較強的適應能力，可應對不同堆疊狀態、不同外觀變化的目標。

5. 系統集成能力強，易擴展

在某化肥行業拆垛項目中，現場環境存在明顯的高溫、粉塵干擾，同時目標狀態復雜、節拍要求嚴格。

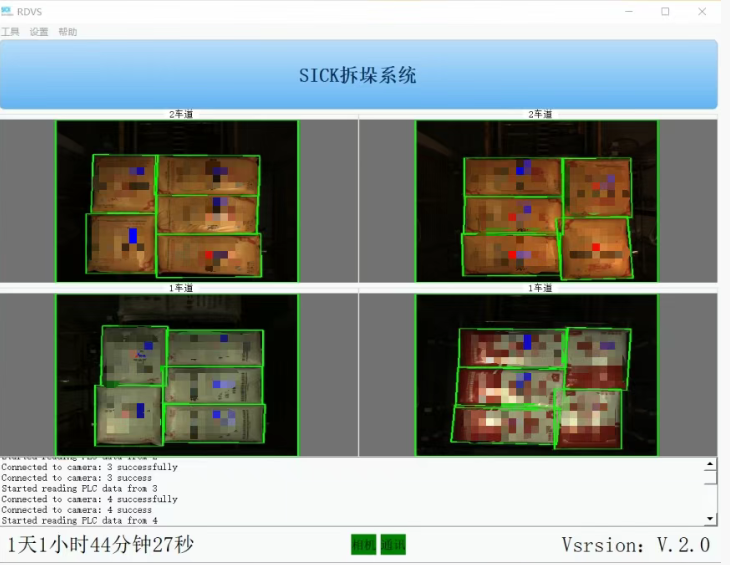

項目采用 Visionary-S 搭配深度學習算法進行部署。系統通過3D視覺快速獲取目標空間信息，并結合算法對目標進行識別、分析與定位，在1.5秒內完成從觸發到結果返回的完整流程。

在推薦工控機配置（Intel i5-10代及以上CPU、16GB內存、RTX 3060顯卡）下，系統實現了長期穩定運行，滿足現場連續作業需求。
