料盤碼位置不固定、角度多變導致漏讀？東集X5Pro工業讀碼器大視野批量讀取方案

 在電子元器件、汽車零部件、精密五金等行業的來料入庫或產線備料環節，料盤是標準化的物料載體。然而，不同供應商的料盤，其條碼粘貼位置千差萬別——有的在側面正中，有的偏左或偏右，有的甚至貼在圓角處，加之料盤在托盤上擺放時可能產生水平旋轉，導致條碼朝向五花八門。傳統固定式讀碼器視野窄、景深小，必須精準對準每個碼才能讀取，面對這種“位置不固定、角度多變”的情況，頻繁漏讀成為常態，嚴重影響倉儲作業效率與數據完整性。東集X5Pro工業讀碼器，憑借其500萬像素全局快門、超大視野與多碼同時解碼能力，提供了一套“一次成像，批量全讀”的完整解決方案，徹底告別因碼位置與角度差異導致的漏讀困擾。

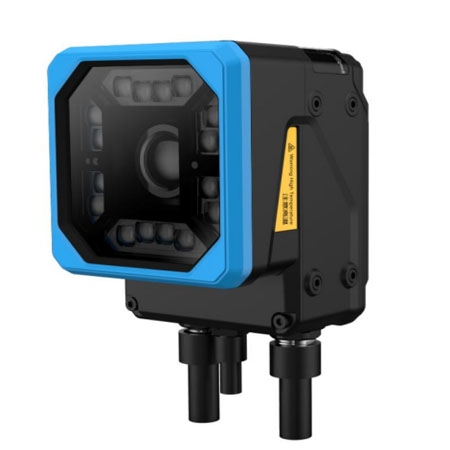

東集X5Pro 500萬像素大視野視覺工業讀碼器

一、痛點分析：為何料盤碼的“不統一”成為讀碼難題？

      在真實的倉儲或產線場景中，料盤碼讀取面臨多重不確定性：

      粘貼位置隨意：不同廠家甚至同一廠家的不同批次，條碼可能貼在料盤側面的左、中、右任意位置，甚至出現橫貼、豎貼的差異。

      擺放角度不一：料盤在托盤上并非完全規整，可能發生±15°甚至更大的水平旋轉，導致條碼平面與讀碼器光軸不垂直，產生透視畸變。

      傳統讀碼器局限：普通讀碼器視野窄（通常僅相當于A4紙大小），一次只能覆蓋單個或少數料盤；景深小，對貼在不同曲面或深淺位置上的條碼無法同時聚焦。為覆蓋整托，往往需要移動讀碼器或托盤多次觸發，效率低下且極易遺漏。

      這些問題導致的結果是：操作員不得不頻繁手工補掃，自動化流程被打斷，甚至出現“系統顯示已讀、實物實際漏掃”的賬實不符隱患。

      二、解決方案：X5Pro如何實現“無視位置與角度，一視全讀”？

      東集X5Pro工業讀碼器針對上述痛點，從光學設計到算法處理提供了系統性的解決方案。

      大視野覆蓋，一屏盡覽整托料盤

      選擇X5ProW（廣視野型），在合適的安裝距離（如800-1500mm）下，其成像視野可輕松覆蓋標準托盤（如1.2m×1.0m）的全部區域。無論料盤碼貼在側面哪個位置，一次拍照即可全部納入畫面，無需移動設備或觸發多次。

      500萬像素全局快門，確保每個微小條碼清晰可讀

      料盤上的條碼尺寸通常較小（2-5mm），且托盤在讀取時可能處于短暫靜止或微速移動狀態。X5Pro的500萬像素（2448×2048）高分辨率，確保即使在大視野下，分配給每個條碼的像素仍然充足。同時，全局快門傳感器可瞬間凍結圖像，有效避免因托盤振動或移動造成的圖像模糊。

      多碼同時解碼，智能處理位置偏移與角度傾斜

      這是解決“位置不固定、角度多變”問題的核心技術。X5Pro內置的解碼算法支持同時定位、解碼并輸出視野內所有條碼。算法具備強大的透視畸變校正能力，即使條碼平面與成像面不平行（如料盤旋轉導致），也能通過數字圖像處理還原為標準形狀進行解碼。無論條碼位于視野邊緣還是中心、是正對還是傾斜，均能獨立完成解碼，互不干擾。

      高功率多光譜照明，攻克高反光與低對比度

      料盤條碼可能印刷在紙質標簽、高光塑料表面或直接激光雕刻于金屬盤上。X5Pro提供高功率照明（32顆LED），可選白光、紅光或藍光：

      紅光：有效抑制金屬、高光塑料表面的鏡面反光。

      藍光：增強淺色或激光雕刻碼的對比度。

      強大的補光系統確保每個條碼都能獲得均勻、充足的照明，避免因局部反光或陰影導致解碼失敗。

      三、部署與工作流程

      固定式安裝，自動化集成：X5Pro可固定安裝在收貨月臺、輸送線上方或叉車通道旁。通過光電傳感器或地感線圈觸發，在托盤停穩或緩慢通過時自動完成拍照、解碼與數據上傳。

      工業協議直連，數據無縫對接：設備支持Profinet、EtherNet/IP、ModBus TCP等主流工業協議，解碼后的條碼列表可直接發送至WMS或MES系統，完成自動收貨、上架或批次綁定。

      多組參數配置，柔性切換：針對不同供應商的料盤特性，X5Pro支持保存多套配置方案（視野、焦距、光源、解碼策略等），并通過PLC信號或條碼前綴自動調用，實現快速換型。

      四、應用價值：從“頻繁漏讀”到“批量全讀”

      在某電子制造服務（EMS）企業的SMT備料倉庫，部署X5ProW后：

      讀碼成功率：從原來手持終端逐件掃碼的耗時極長，在實現自動化批量讀取后，單托盤成功率大大提升，因讀碼失敗導致的人工干預減少。

     單托盤處理時間：從“人工逐一掃碼”的5-8分鐘，縮短至“自動批量讀取”的3-5秒。

     數據準確性：徹底消除了因漏掃導致的庫存差異。

     總結與展望

      東集X5Pro工業讀碼器通過大視野覆蓋、高分辨率全局快門、多碼同時解碼與智能照明等技術的有機結合，完美解決了因料盤碼位置不固定、角度多變導致的讀碼難題。它不僅將倉儲作業人員從繁瑣的重復勞動中解放出來，更以近乎100%的讀取率保障了庫存數據的實時性與準確性，是推動倉儲自動化與智能化升級的關鍵感知設備。
