艾韋迅科技PCB翹曲檢測方案，為微米級精度注入長期穩定性

在現代工業自動化浪潮中，每一個微米級的精度提升，都可能成為產品質量的關鍵勝負手。艾韋迅科技在近期的一個電子元件檢測項目中，面對PCB板表面翹曲度測量的挑戰，用單面陣相機實現了0.02mm的測量精度要求，最終將重復精度穩定控制在±0.015mm以內——這不僅是技術的突破，更是工業視覺從“看見”到“看清”的質變。

看似簡單，實則復雜的空間幾何解譯

單面陣相機測量平面，表面上是一個基礎的幾何問題：通過二維圖像還原三維世界。但在這背后，是一場從像素坐標到世界坐標的精密“空間解譯”。每一個像素點都不再僅僅是圖像的基本單位，而是承載著空間幾何信息的關鍵節點。

艾韋迅科技的技術團隊深諳此道：“一張圖像，不只是像素，更是幾何的世界。從像素到平面，從標定到檢測，這就是工業視覺的精度之路。”

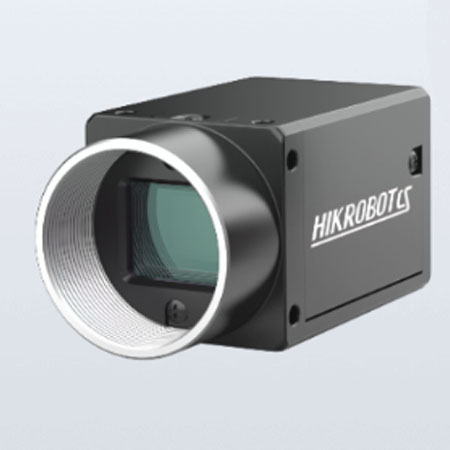

海康MV-CS050-10GM 500萬像素網口面陣相機

四重技術策略構筑精度防線

精準標定：非線性優化的藝術
采用9×9圓點陣列標定板，通過非線性優化算法進行相機標定，建立了高精度的像素-世界坐標轉換模型。這一步為整個測量系統奠定了堅實的數學基礎，如同為視覺系統配備了一把經過精密校準的“尺子”。

動態補償：實時平面方程更新
在生產線關鍵位置布置固定參考標志點，實時計算平面方程并動態更新。這一策略有效抵消了設備振動、溫度變化等環境因素帶來的系統性誤差，確保測量結果在長時間運行中保持穩定。

智能去噪：RANSAC的魯棒性應用
面對PCB板反光區域產生的噪聲角點，引入RANSAC（隨機抽樣一致性）算法進行異常點剔除。這一措施顯著提升了特征點提取的可靠性，如同為視覺系統裝上了“智能濾鏡”。

自動校準：平面重建的前置保障
在每次檢測前自動執行一次平面重建校準，確保測量基準的準確性。這一自動化流程不僅提升了系統的易用性，更從根本上保證了測量結果的長期穩定性。

技術融合：精度之路的多維支撐

這一成功案例的背后，是相機標定、平面擬合、數學優化、誤差建模等多層技術的深度融合。艾韋迅科技將理論算法與工程實踐完美結合，打造出了一套既精確又穩定的工業視覺解決方案。

“在工業視覺領域，單一技術的突破往往難以解決復雜的實際問題。”艾韋迅科技技術工程師指出，“真正的價值在于如何將多種技術有機融合，構建出能夠應對工業現場挑戰的整體解決方案。”
